主副電源自動切換電路，0壓降
本電路的一大優點就是，整個電路幾乎不存在壓降，適合大電流應用. 巧妙的控制三個MOS管的開啟與截止，最大效率的實現的主副電源的自動切換。

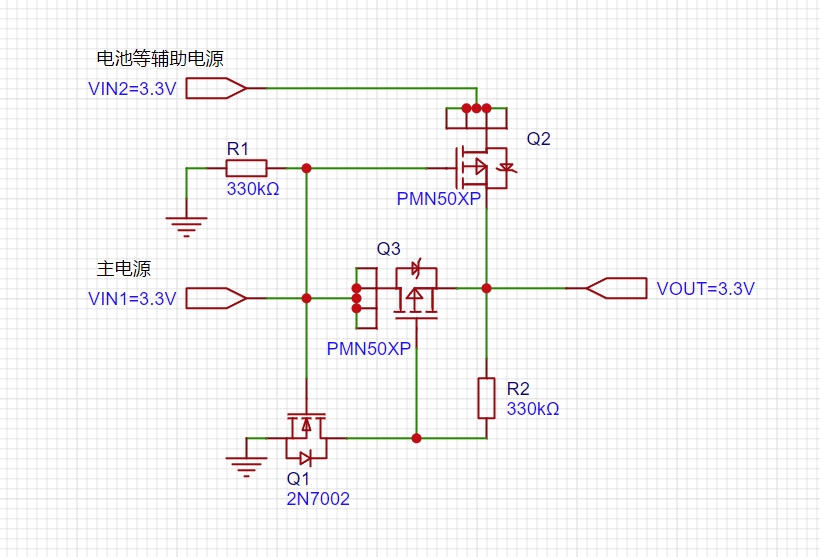

電路圖和功能分析
- 本電路實現了，當Vin1 = 3.3V時，不管Vin2有沒有電壓，都由Vin1通過Q3輸出電壓，當Vin1斷開的時候，由Vin通過Q2輸出電壓。
- 因為選用MOS管的Rds非常小，產生的壓降差不多為數十mV，所以Vout基本等於Vin。
- 當存在主電源時，電路的靜態功耗為20uA，否則，幾乎為零。所以適合使用電池在外部電源供電。
原理分析
- 如果Vin1 = 3.3V，NMOS Q1導通，之後拉低了PMOS Q3的柵極，然後Q1也開始導通，此時，Q2的柵極跟源極之間的電壓為Q3的導通壓降，該電壓差不多為幾十mV，因此Q2關閉，外部電源Vin2斷開，Vout由Vin1供電，Vout = 3.3V。此時整個電路的靜態功耗I1+I2 = 20uA。
- 現在，Vin1斷開了，Q1截止，Q2的柵極有R1的下拉，所以Q2導通，Q3的柵極通過R2上拉，所以Q3也截止，整個電路，Q1跟Q3截止，Vout由Vin2供電，Vout = 3.3V。此時上面電路I1跟I2的靜態功耗不存在。
MOSFET Q1、Q2跟Q3應該選擇具有低壓柵極和非常低的導通電阻特性。 例如：Q2 = Q3 = PMN50XP ，在Vgs = 3.3V時RdsON為60mΩ。 Q3可以選擇2N7002，僅供參考，實際根據不同的情況選擇合適的MOSFET。
