接口定義

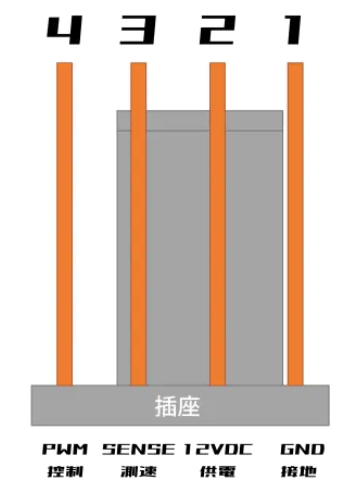

- 插座
風扇插座, 2510錯位3+1P 4P風扇散熱針座
4針,3針風扇均可插到這個插座上

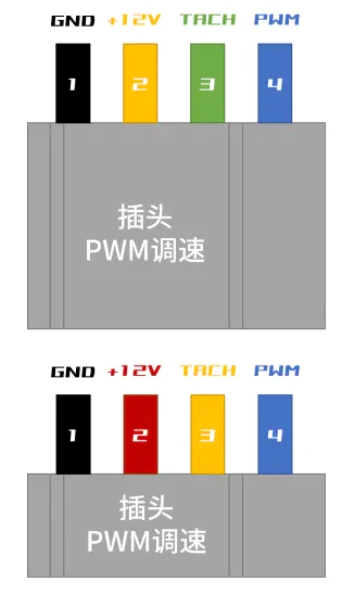

- 4針風扇插座

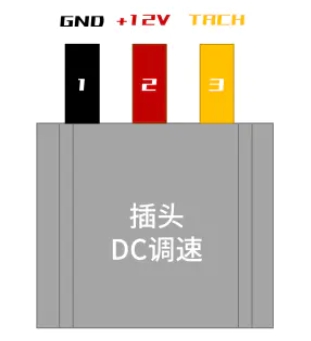

- 3針風扇插座
測速
TACH, FG轉速信號 通過這個針腳測速
散熱風扇的FG信號是連續方波信號,反映風扇實時轉速.
一般無刷電機是4個磁級對數,FG信號的方波與磁級對有關。4個磁極對風扇,2個周期表示轉了一圈,也可以理解為當計數器檢測到2個高電平時,風扇轉一圈,6個磁級對數,即為檢測到3個周期表示風扇轉一圈,即3個高電平。
風扇轉速單位一般是轉數/每分鐘, 所以對於4個磁極對風扇, 轉速=FG頻率30, 對於6個磁極對風扇, 轉速=FG頻率20
DC調速
通過調整風扇供電的電壓實現調速
PWM調速

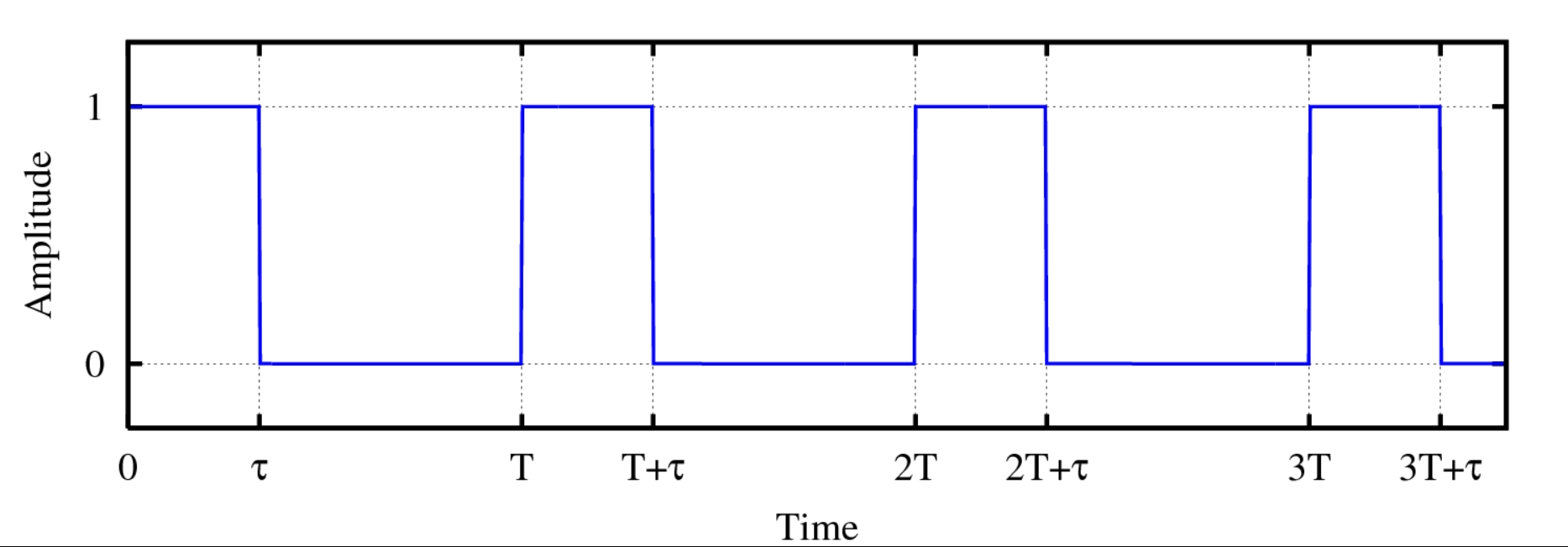

PWM信號佔空比

佔空比D定義為脈衝持續時間(τ)與方波周期(T)的比值。
PWM調速通過改變PWM引腳信號的佔空比(Duty Cycle),即脈衝信號高電平的時間佔整個周期的比例,來控制風扇的轉速。例如:
100% 佔空比 → 風扇全速運轉
50% 佔空比 → 風扇半速運行
0% 佔空比 → 風扇停止
PWM信號頻率
PWM調速頻率指的是PWM信號的開關頻率,即單位時間內脈衝信號切換的次數,通常以赫茲(Hz)表示。例如,PWM調速頻率為20kHz,表示PWM信號每秒鐘切換20000次。
常見的PWM風扇調速頻率範圍:
低頻:1kHz~5kHz(部分舊款風扇使用)
標準頻率:20kHz~30kHz(大部分高性能風扇使用)
高頻:>30kHz(部分靜音風扇或特殊用途風扇)
PWM信號幅值
PWM的幅值是指高電平和低電平之間的電壓差異。一般來說,常見的PWM幅值為3.3伏特(V)或5伏特(V),但具體要求取決於風扇的規格和設計。在選擇寬值時,需要確保PWM信號能夠被風扇正確理解和響應。可以參考風扇的規格書或製作製造商提供的技術資料,了解了使用風扇的PWM幅值要求。
