VGA接口引腳定義

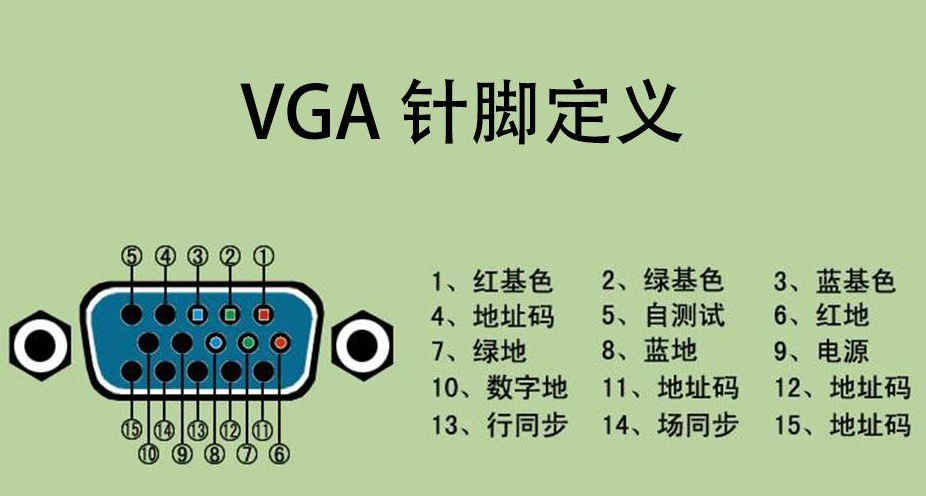

針腳定義

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15


1.紅基色 red （粉紅色線）
2.綠基色 green（淡綠色線）
3.藍基色 blue（淡藍色線）
4.地址碼ID Bit（也有部分是RES，或者為ID2顯示器標示位2）
5.自測試( 各家定義不同 )（一般為GND）（黑色線）
6.紅地（4，6，7，8，11為屏蔽線，連接在一起）
7.綠地
8.藍地
9.保留( 各家定義不同 )（黃色線）
10.數字地（紅色線）
11.地址碼（ID0顯示器標示位0）
12.地址碼（ID1顯示器標示位1）（綠色線）
13.行同步（白色線）
14.場同步（棕色線）
15.地址碼 ( ID3或顯示器標示位3 )（橙色線）

製作連接線時：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16


單獨連接
  1.紅基色 red
  2.綠基色 green
  3.藍基色 blue
  10.數字地
  13.行同步（白色線）
  14.場同步（棕色線）

屏蔽線，連接在一起:
  4.地址碼ID Bit（也有部分是RES，或者為ID2顯示器標示位2）
  6.紅地
  7.綠地
  8.藍地
  11.地址碼（ID0顯示器標示位0）

其他線可不接
