VGA接口引脚定义

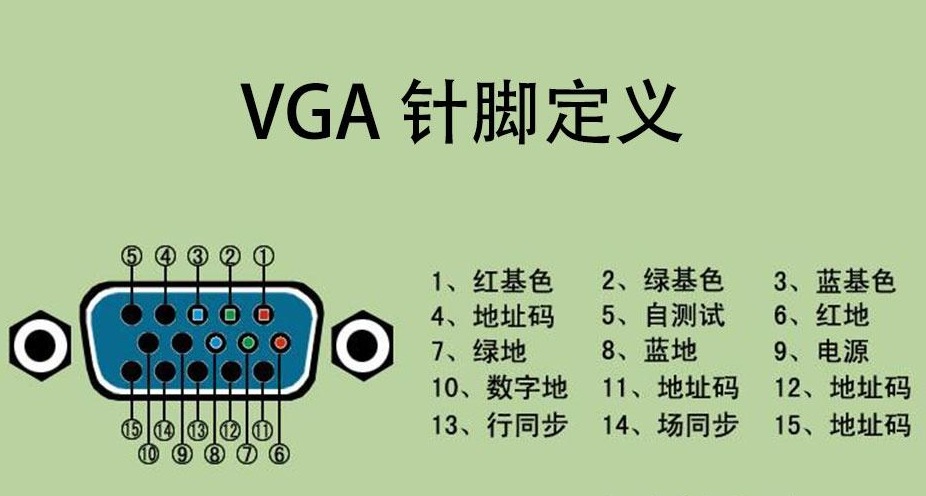

针脚定义

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15


1.红基色 red （粉红色线）
2.绿基色 green（淡绿色线）
3.蓝基色 blue（淡蓝色线）
4.地址码ID Bit（也有部分是RES，或者为ID2显示器标示位2）
5.自测试( 各家定义不同 )（一般为GND）（黑色线）
6.红地（4，6，7，8，11为屏蔽线，连接在一起）
7.绿地
8.蓝地
9.保留( 各家定义不同 )（黄色线）
10.数字地（红色线）
11.地址码（ID0显示器标示位0）
12.地址码（ID1显示器标示位1）（绿色线）
13.行同步（白色线）
14.场同步（棕色线）
15.地址码 ( ID3或显示器标示位3 )（橙色线）

制作连接线时：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16


单独连接
  1.红基色 red
  2.绿基色 green
  3.蓝基色 blue
  10.数字地
  13.行同步（白色线）
  14.场同步（棕色线）

屏蔽线，连接在一起:
  4.地址码ID Bit（也有部分是RES，或者为ID2显示器标示位2）
  6.红地
  7.绿地
  8.蓝地
  11.地址码（ID0显示器标示位0）

其他线可不接
