GPIO的8種輸入輸出模式
GPIO(General Purpose Input/Output)是STM32微控制器中常用的外設之一,用於連接和控制外部電路。GPIO引腳可用於輸入(作為傳感器的信號輸入)或輸出(控制器驅動外部器件) 在STM32微控制器中,常見的輸入輸出(GPIO)模式有八種,分別是 浮空輸入、上拉輸入、下拉輸入、模擬輸入、 推輓輸出、開漏輸出、復用推輓輸出、復用開漏輸出.
輸入模式
輸入浮空(GPIO_Mode_IN_FLOATING)
輸入浮空:浮空就是邏輯器件與引腳即不接高電平,也不接低電平。由於邏輯器件的內部結構,當它輸入引腳懸空時,相當於該引腳接了高電平。一般實際運用時,引腳不建議懸空,易受幹擾。通俗講就是浮空就是浮在空中,就相當於此埠在默認情況下什麼都不接,呈高阻態,這種設置在數據傳輸時用的比較多。浮空最大的特點就是電壓的不確定性,它可能是0V,頁可能是VCC,還可能是介於兩者之間的某個值(最有可能) 浮空一般用來做ADC輸入用,這樣可以減少上下拉電阻對結果的影響
特點:引腳處於高阻抗狀態,未連接到外部電路,測量外部信號電平。
應用場景:接收外部信號的狀態,如按鍵輸入、傳感器輸入等。
|
|
輸入上拉(GPIO_Mode_IPU)
輸入上拉模式:上拉就是把點位拉高,比如拉到Vcc。上拉就是將不確定的信號通過一個電阻嵌位在高電平。電阻同時起到限流的作用。弱強只是上拉電阻的阻值不同,沒有什麼嚴格區分
特點:具有內部上拉電阻,引腳的默認電平為高電平。
應用場景:檢測外部信號為低電平時,例如按鍵按下。
|
|
輸入下拉(GPIO_Mode_IPD)
輸入下拉:就是把電壓拉低,拉到GND。與上拉原理相似
特點:具有內部下拉電阻,引腳的默認電平為低電平。
應用場景:檢測外部信號為高電平時,例如按鍵抬起。

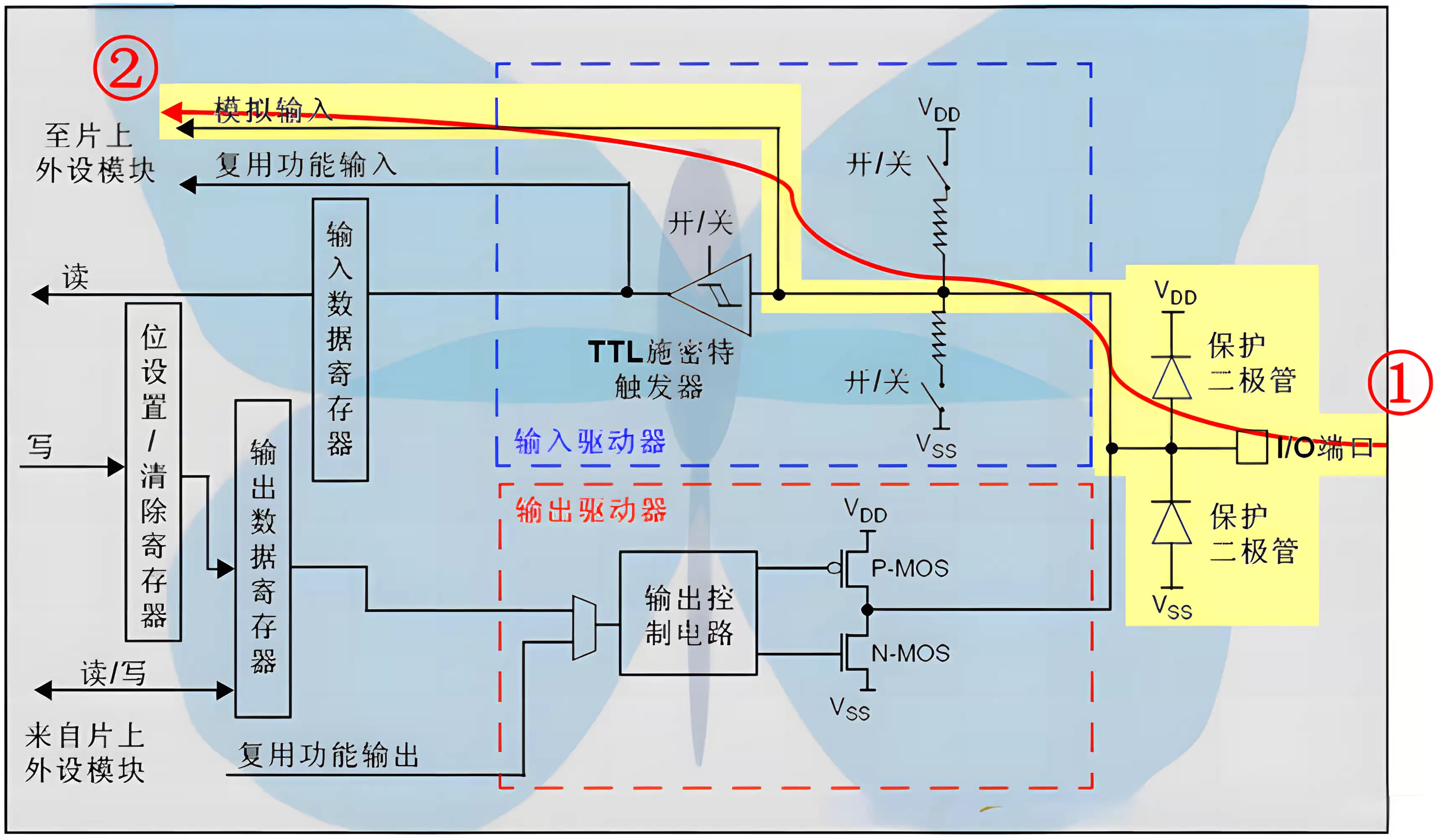

模擬輸入(GPIO_Mode_AIN)
模擬輸入:模擬輸入是指傳統方式的輸入,數字輸入是輸入PCM數位訊號,即0,1的二進位數位訊號,通過數模轉換,轉換成模擬信號,經前級放大進入功率放大器,功率放大器還是模擬的。
特點:用於接收連續變化的模擬信號,通常與ADC(模數轉換器)配合使用。
應用場景:測量傳感器信號、音頻輸入等模擬信號的變化。
|
|
輸出模式

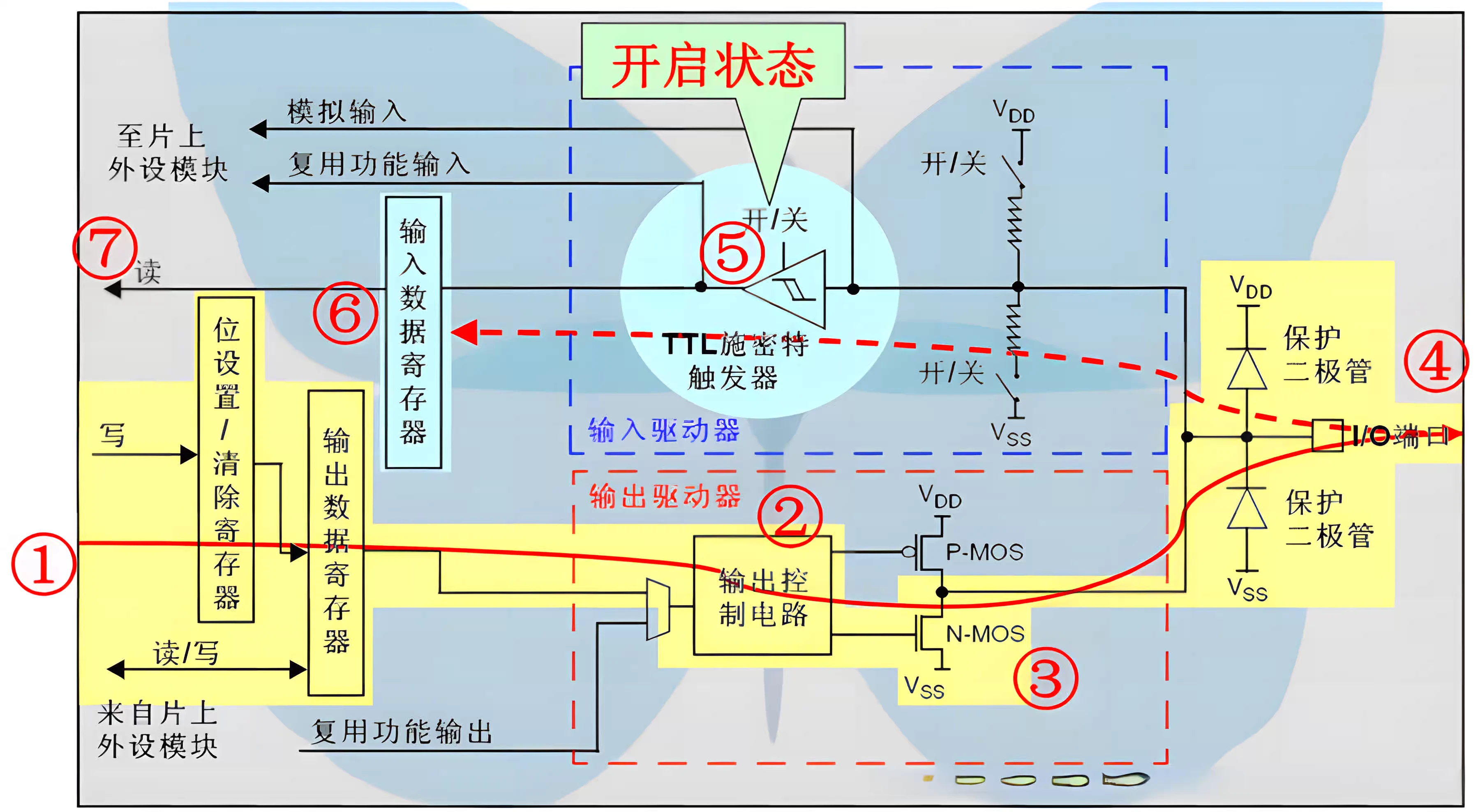

開漏輸出(GPIO_Mode_Out_OD)
開漏輸出:輸出端相當於三極體的集電極,要得到高電平狀態需要上拉電阻才行,適合於做電流型的驅動,其吸收電流的能力相對強(一般20mA以內)
開漏形式的電路有以下幾個特點:
-
利用外部電路的驅動能力,減少IC內部的驅動。當IC內部MOSFET導通時,驅動電流是從外部的VCC流經R pull-up ,MOSFET到GND。IC內部僅需很下的柵極驅動電流。
-
一般來說,開漏是用來連接不同電平的器件,匹配電平用的,因為開漏引腳不連接外部的上拉電阻時,只能輸出低電平,如果需要同時具備輸出高電平的功能,則需要接上拉電阻,很好的一個優點是通過改變上拉電源的電壓,便可以改變傳輸電平。比如加上上拉電阻就可以提供TTL/CMOS電平輸出等。(上拉電阻的阻 決定了邏輯電平轉換的沿的速度 。阻 越大,速度越低功耗越小,所以負載電阻的選擇要兼顧功耗和速度。)
-
OPEN-DRAIN提供了靈活的輸出方式,但是也有其弱點,就是帶來上升沿的延時。因為上升沿是通過外接上拉無源電阻對負載充電,所以當電阻選擇小時延時就小,但功耗大;反之延時大功耗小。所以如果對延時有要求,則建議用下降沿輸出。
-
可以將多個開漏輸出的Pin,連接到一條線上。通過一隻上拉電阻,在不增加任何器件的情況下,形成「與邏輯」關係。這也是I2C,SMBus等總線判斷總線佔用狀態的原理。補充:什麼是「線與」?:
在一個結點(線)上, 連接一個上拉電阻到電源 VCC 或 VDD 和 n 個 NPN 或 NMOS 電晶體的集電極 C 或漏極 D, 這些電晶體的發射極 E 或源極 S 都接到地線上, 只要有一個電晶體飽和, 這個結點(線)就被拉到地線電平上. 因為這些電晶體的基極注入電流(NPN)或柵極加上高電平(NMOS),電晶體就會飽和, 所以這些基極或柵極對這個結點(線)的關係是或非 NOR 邏輯. 如果這個結點後面加一個反相器, 就是或 OR 邏輯.
其實可以簡單的理解為:在所有引腳連在一起時,外接一上拉電阻,如果有一個引腳輸出為邏輯0,相當於接地,與之並聯的迴路「相當於被一根導線短路」,所以外電路邏輯電平便為0,只有都為高電平時,與的結果才為邏輯1。
特點:只能輸出低電平,需要外部上拉電阻將引腳拉高;具有一定的驅動能力。
應用場景:與外部器件連接時,如I2C總線,用於與其他設備進行通信。

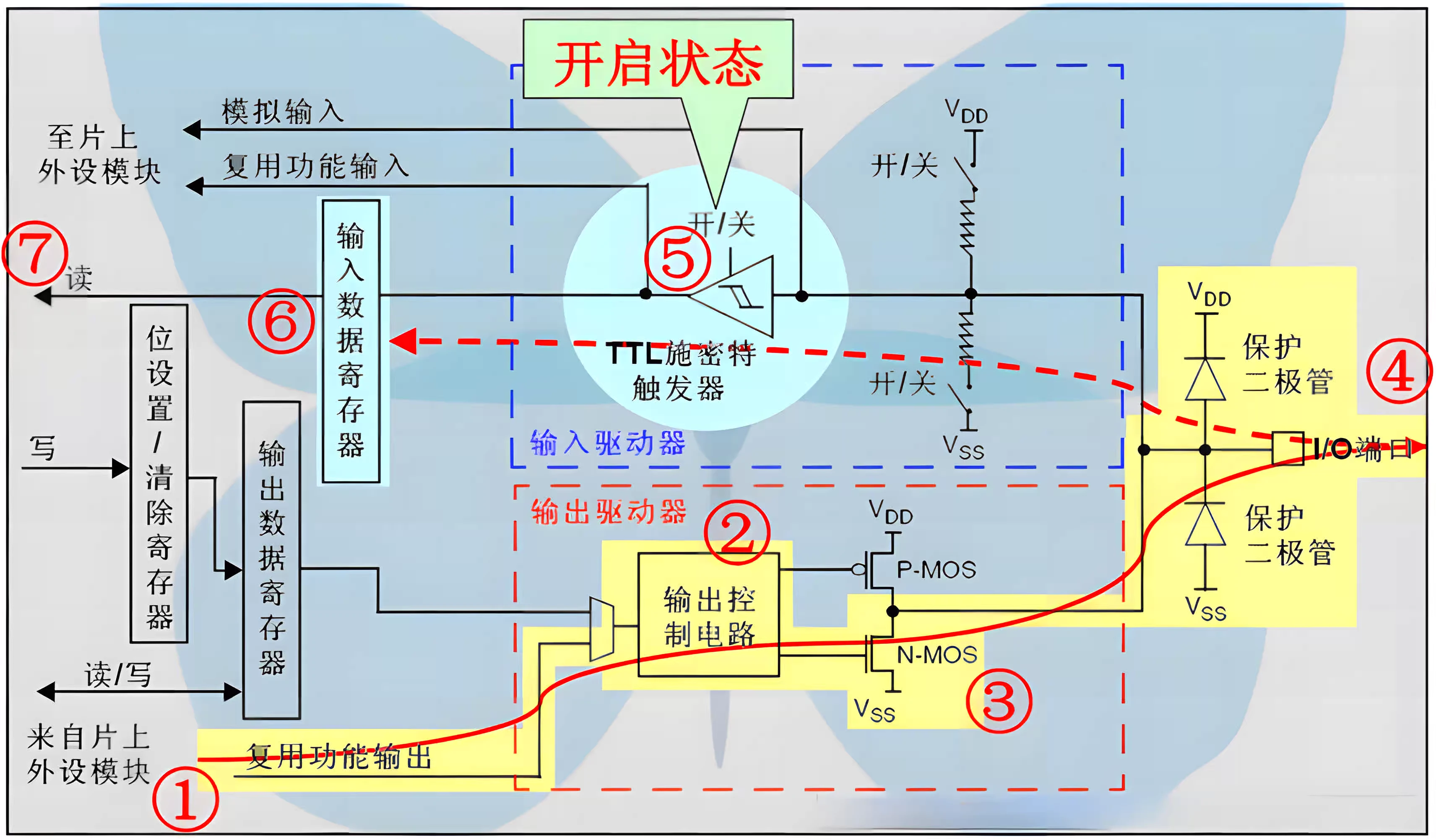

開漏復用功能(GPIO_Mode_AF_OD)
開漏復用功能:可以理解為GPIO口被用作第二功能時的配置情況(即並非作為通用IO口使用)。埠必須配置成復用功能輸出模式(推挽或開漏)
特點:具有開漏輸出的特性,可用於將GPIO引腳用作特定外設的功能。
應用場景:連接到外設的特殊功能引腳,如I2C總線通信引腳、故障信號輸出等。
|
|

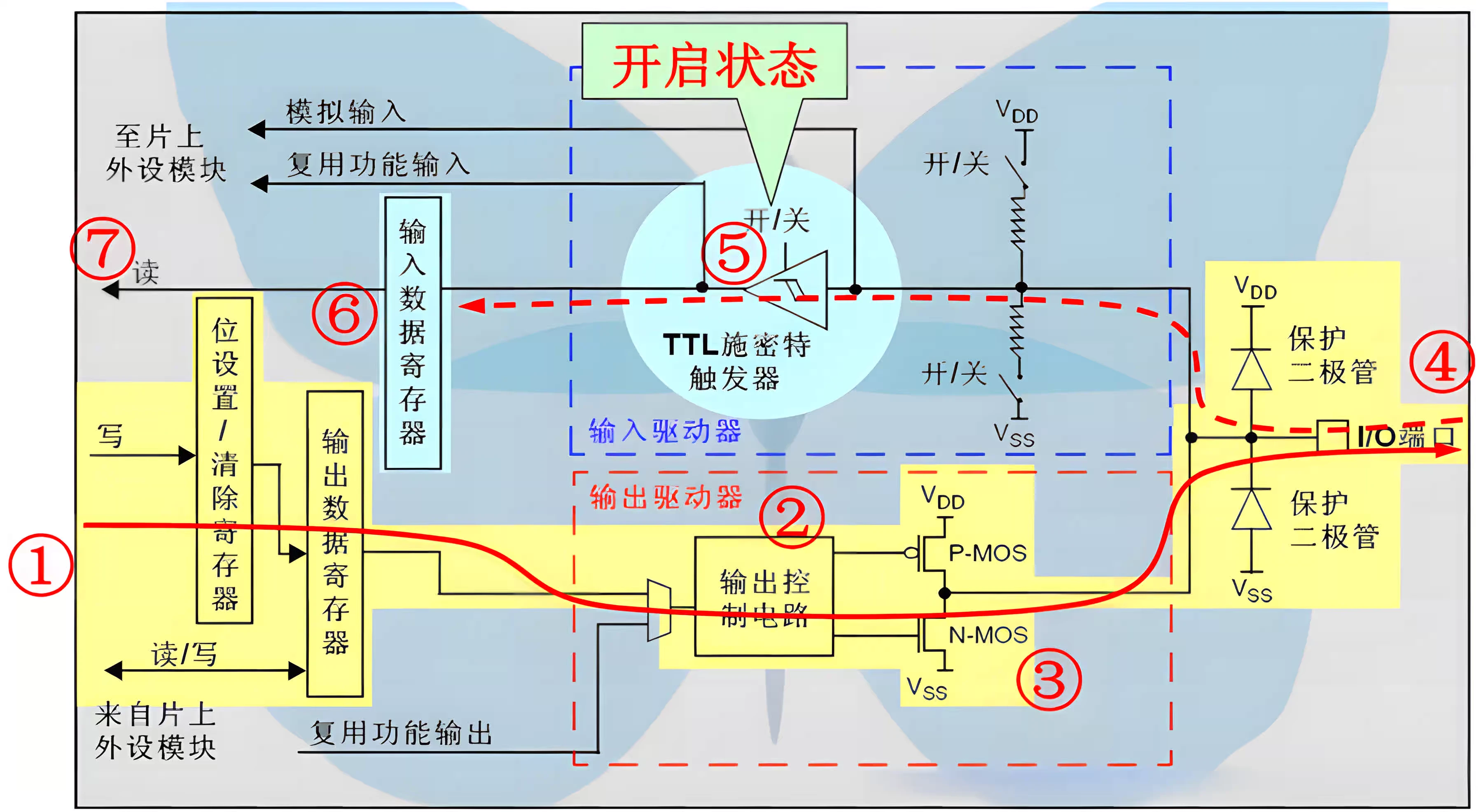

推挽式輸出(GPIO_Mode_Out_PP)
推挽式輸出:可以輸出高,低電平,連接數字器件;推挽結構一般是指兩個三級管分別受到互補信號的控制,總是在一個三極體導通的時候另一個截止。高低電平由IC的電源低定。
推挽電路是兩個參數相同的三極體或MOSFET,以推挽方式存在於電路中,各負責正負半周的波形方法任務,電路工作時,兩隻對稱的功率開關管每次只有一個導通,所以導通損耗小,效率高。輸出即可以向負載灌電流。推拉式輸出級即提高電路的負載能力,又提高開關速度
特點:可以輸出高電平和低電平,具有一定的驅動能力。
應用場景:用於驅動外部電路,如控制LED燈、驅動其他邏輯電路等。

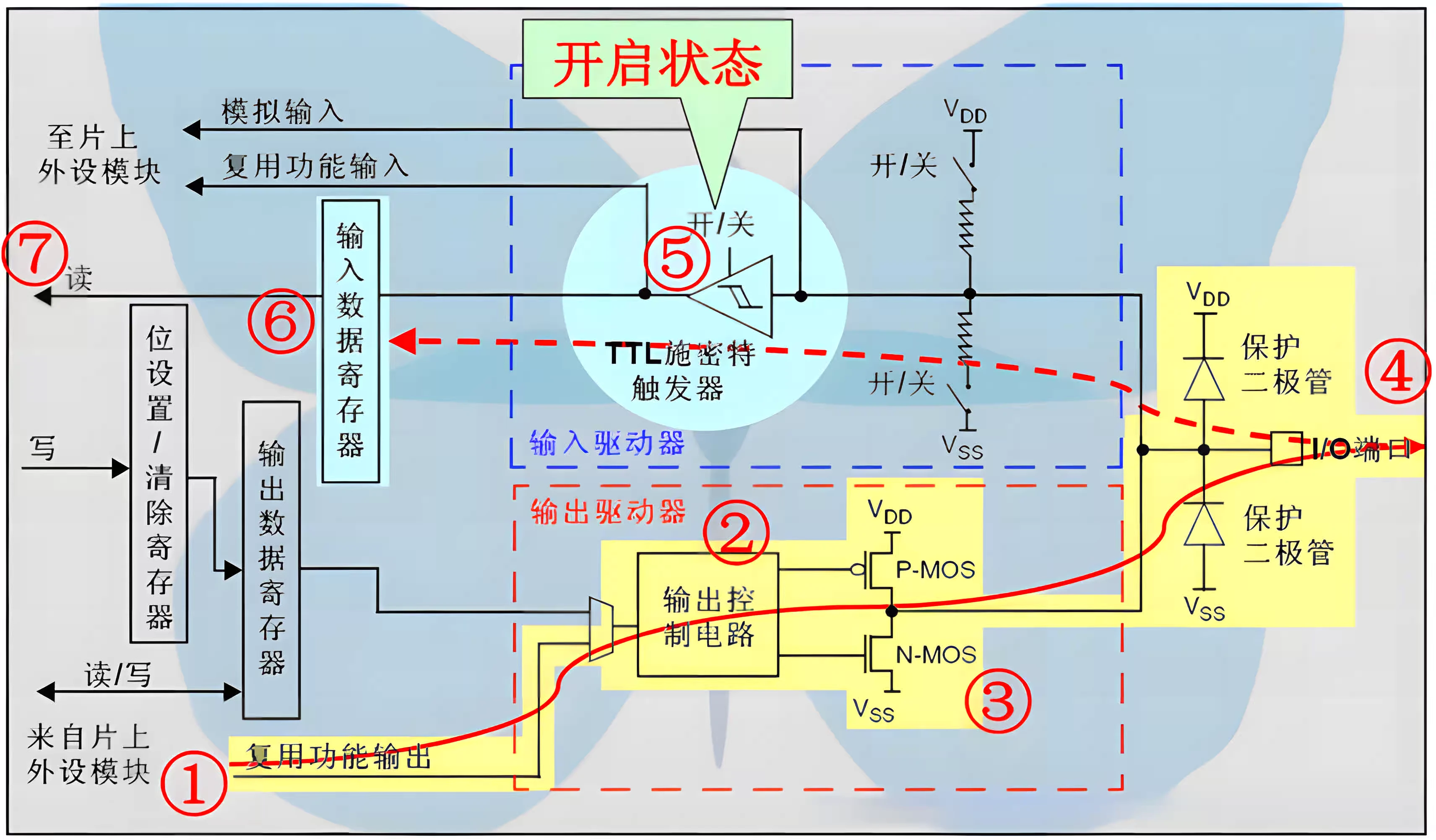

推挽式復用功能(GPIO_Mode_AF_PP)
推挽式復用功能:可以理解為GPIO口被用作第二功能時的配置情況(並非作為通用IO口使用)
特點:具有推輓輸出的特性,可用於將GPIO引腳用作特定外設的功能。
應用場景:連接到外設的特殊功能引腳,如UART串口通信引腳、PWM輸出等。
|
|
